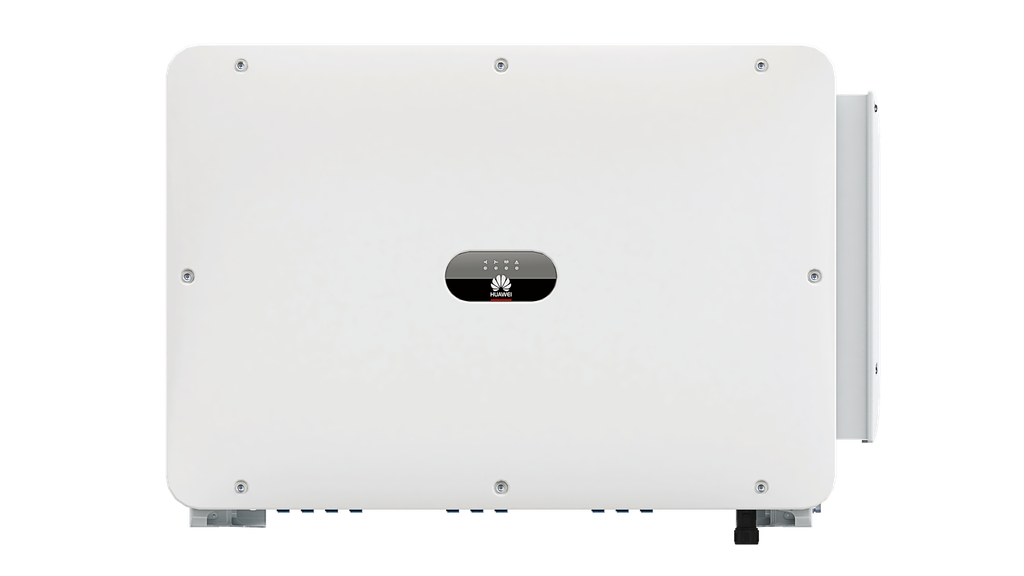

Huawei SUN2000-115KTL-M2 SPD Typ 1+2

Der Huawei SUN2000-115KTL-M2 SPD Typ 1+2 ist ein leistungsstarker dreiphasiger Smart String Wechselrichter für gewerbliche Photovoltaikanlagen, Industrieanlagen und größere PV-Projekte. Mit einer AC-Nennwirkleistung von 115 kW und einer maximalen AC-Wirkleistung von 125 kW eignet sich der Wechselrichter für anspruchsvolle Anlagenkonzepte mit hoher Energieerzeugung.

Durch die maximale DC-Eingangsspannung von 1.100 V und den MPPT-Betriebsspannungsbereich von 200 bis 1.000 V ermöglicht der SUN2000-115KTL-M2 eine flexible Auslegung großer PV-Generatoren. Die 10 MPP-Tracker mit jeweils bis zu 2 Eingängen unterstützen eine sehr flexible Stringauslegung und erleichtern die Umsetzung größerer Anlagen mit mehreren Modulfeldern oder unterschiedlichen Ausrichtungen.

Vorteile:
Der Huawei SUN2000-115KTL-M2 überzeugt durch hohe Effizienz, intelligente Überwachungsfunktionen und robuste Bauweise. Mit einem maximalen Wirkungsgrad von bis zu 98,8 % bei 480 V und einem europäischen Wirkungsgrad von bis zu 98,6 % bei 480 V ist der Wechselrichter auf eine effiziente Energieumwandlung im gewerblichen Einsatz ausgelegt.

Die integrierte PV-String-Fehlerüberwachung unterstützt eine schnelle Fehlererkennung und erleichtert Wartung sowie Anlagenmanagement. Zusätzlich bietet der Wechselrichter Smart I-V Curve Diagnosis, String-Level-Management, MBUS-Unterstützung und einen Smart String Level Disconnector.

Die Ausführung mit SPD Typ 1+2 bietet einen erweiterten DC-Überspannungsschutz und eignet sich besonders für Anlagen mit erhöhten Anforderungen an Blitz- und Überspannungsschutz. Zusätzlich verfügt der Wechselrichter über Schutzfunktionen wie eingangsseitige Trennvorrichtung, Anti-Islanding-Schutz, AC-Überstromschutz, DC-Verpolungsschutz, Isolationsüberwachung und Fehlerstromüberwachung.

Mit Schutzart IP66, transformatorloser Topologie und intelligenter Luftkühlung ist der SUN2000-115KTL-M2 für anspruchsvolle Installationsumgebungen geeignet. Die Kommunikation erfolgt über RS485, USB, optionalen Smart Dongle für 4G oder WLAN sowie MBUS mit entsprechendem Trenntransformator.

Produkteigenschaften:
Hersteller: Huawei
Artikelbezeichnung: SUN2000-115KTL-M2 SPD Typ 1+2
Hersteller-Artikelnummer: 01074694-009
Produkttyp: Smart String Wechselrichter
Phasen: 3-phasig
AC-Nennwirkleistung: 115 kW
Maximale AC-Wirkleistung: 125 kW
Maximale AC-Scheinleistung: 125 kVA
Maximale DC-Eingangsspannung: 1.100 V
Startspannung: 200 V
MPPT-Betriebsspannungsbereich: 200 bis 1.000 V
Nenn-Eingangsspannung: 600 V bei 400 V AC, 720 V bei 480 V AC
Anzahl MPP-Tracker: 10
Maximale Anzahl Eingänge pro MPP-Tracker: 2
Gesamtanzahl DC-Eingänge: bis zu 20
Maximaler Strom pro MPPT: 30 A
Maximaler Strom pro Eingang: 20 A
Maximaler Kurzschlussstrom pro MPPT: 40 A
AC-Ausgangsspannung: 400 V / 480 V, 3W + N + PE
Netzfrequenz: 50 Hz / 60 Hz
Nennausgangsstrom: 166,0 A bei 400 V, 138,4 A bei 480 V
Maximaler Ausgangsstrom: 182,3 A bei 400 V, 151,9 A bei 480 V
Einstellbarer Leistungsfaktor: 0,8 führend bis 0,8 nacheilend
THDi: kleiner 3 %
Maximaler Wirkungsgrad: 98,6 % bei 400 V, 98,8 % bei 480 V
Europäischer Wirkungsgrad: 98,4 % bei 400 V, 98,6 % bei 480 V
Überspannungsschutz DC: SPD Typ 1+2
Überspannungsschutz AC: SPD Typ 2
Schutzfunktionen: DC-Trennvorrichtung, Anti-Islanding-Schutz, AC-Überstromschutz, DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, PV-String-Fehlerüberwachung, Smart String Level Disconnector
Kommunikation: RS485, USB, Smart Dongle 4G / WLAN optional, MBUS
Anzeige: LED-Anzeige und FusionSolar App
Kühlung: intelligente Luftkühlung
Schutzart: IP66
Topologie: transformatorlos
DC-Anschluss: Amphenol Helios H4
AC-Anschluss: wasserdichter Steckverbinder plus OT/DT-Terminal
Abmessungen: 1.035 × 700 × 365 mm
Gewicht mit Montageplatte: bis 93 kg
Betriebstemperaturbereich: -25 °C bis +60 °C

Einsatzbereich:
Der Huawei SUN2000-115KTL-M2 SPD Typ 1+2 eignet sich ideal für große gewerbliche Photovoltaikanlagen, Industriegebäude, Energiegemeinschaften und PV-Projekte mit hoher Anlagenleistung. Durch die 10 MPP-Tracker, bis zu 20 DC-Eingänge und die robuste IP66-Ausführung ist der Wechselrichter besonders für Anlagen geeignet, bei denen flexible Stringauslegung, hohe Betriebssicherheit und effizientes Anlagenmanagement im Vordergrund stehen.

Hinweis:
Der Huawei SUN2000-115KTL-M2 ist ein netzgekoppelter PV-Stringwechselrichter und kein Hybridwechselrichter. Die Ausführung SPD Typ 1+2 bezieht sich auf den erweiterten DC-Überspannungsschutz. Die Kompatibilität mit Netzanschluss, Anlagenkonzept, AC-Spannung und Überspannungsschutzkonzept sollte bei der Projektplanung entsprechend geprüft werden.
