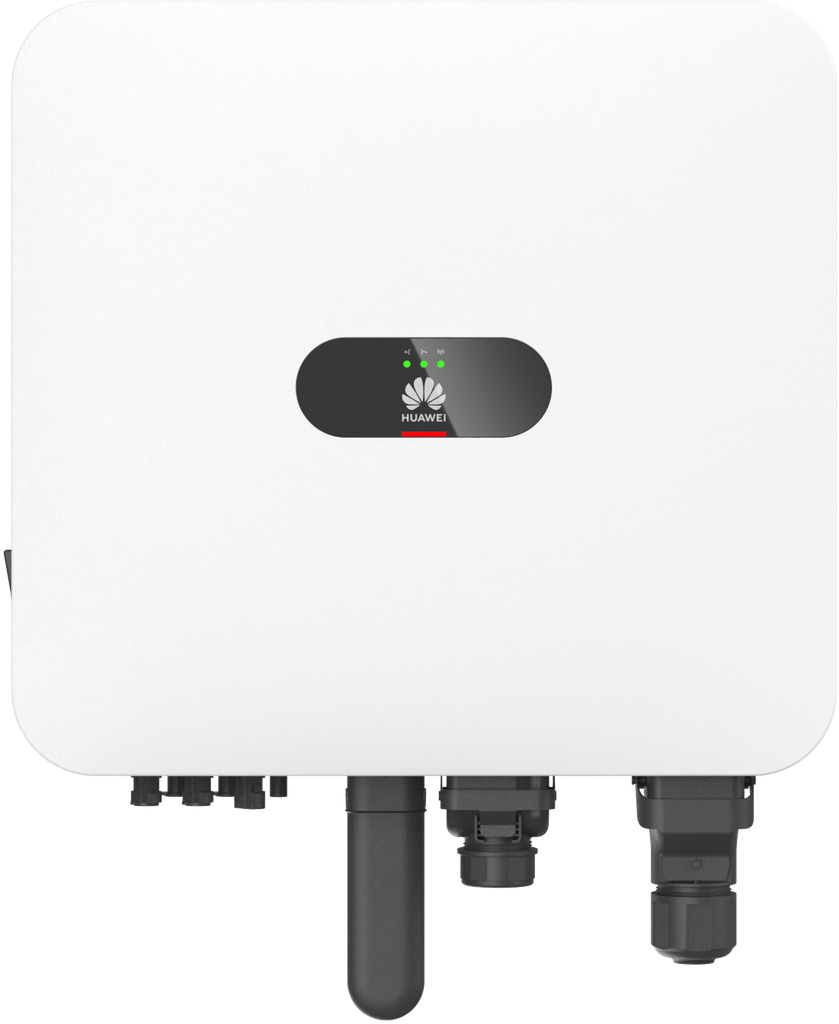

Huawei SUN2000-MAP0 Serie

Die Huawei SUN2000-MAP0 Serie ist eine dreiphasige Hybrid-Wechselrichter-Serie für moderne Photovoltaikanlagen mit Speicheranbindung. Je nach gewählter Variante stehen Modelle mit 5 kW, 6 kW, 8 kW, 10 kW oder 12 kW AC-Nennleistung zur Verfügung. Dadurch lässt sich der Wechselrichter passend zur jeweiligen PV-Anlagengröße und zum Energiebedarf auswählen.

Die Serie ist für den Einsatz mit Huawei LUNA2000-S0 und Huawei LUNA2000-S1 Batteriespeichern ausgelegt und eignet sich damit ideal für PV-Anlagen, bei denen Solarstrom nicht nur erzeugt, sondern auch gespeichert und später genutzt werden soll. In Verbindung mit dem passenden Huawei SmartGuard ist außerdem eine dreiphasige Backup-Lösung für das gesamte Haus möglich.

Mit 2 MPP-Trackern und einem Eingang pro MPP-Tracker ermöglicht die MAP0 Serie eine einfache und effiziente Anlagenplanung. Die maximale DC-Eingangsspannung von 1.100 V sowie der Betriebsspannungsbereich von 160 bis 1.000 V unterstützen eine flexible Auslegung moderner PV-Generatoren.

Vorteile:
Die Huawei SUN2000-MAP0 Serie kombiniert PV-Wechselrichter, Speicheranbindung und intelligentes Energiemanagement in einem kompakten Gerät. Überschüssiger Solarstrom kann in einem kompatiblen Huawei LUNA Batteriespeicher zwischengespeichert und bei Bedarf im Haushalt genutzt werden. Dadurch lässt sich der Eigenverbrauch erhöhen und der Netzbezug reduzieren.

Ein besonderer Vorteil der MAP0 Serie ist die Unterstützung einer dreiphasigen asymmetrischen Leistungsabgabe. Dadurch kann die Leistung je Phase flexibel an den tatsächlichen Verbrauch angepasst werden. Das ist besonders interessant für Haushalte mit ungleichmäßiger Lastverteilung, Wärmepumpe, Wallbox oder weiteren größeren Verbrauchern.

Für zusätzliche Versorgungssicherheit unterstützt die Serie in Kombination mit Huawei SmartGuard eine Backup-Lösung mit automatischer Umschaltzeit von bis zu 20 ms. Im Ersatzstrombetrieb ist kurzzeitig eine Überlastfähigkeit von bis zu 200 % für 10 Sekunden möglich.

Auch bei Sicherheit und Anlagenüberwachung ist die MAP0 Serie stark ausgestattet. Sie bietet unter anderem AFCI-Lichtbogenerkennung, Rapid Shutdown mit Optimierer, Temperaturüberwachung an PV- und Batterieanschlüssen, DC- und AC-Überspannungsschutz Typ II, Fehlerstromüberwachung, Isolationsüberwachung und DC-Verpolungsschutz.

Durch Schutzart IP66, natürliche Konvektionskühlung und eine geringe Geräuschemission von maximal 29 dB eignet sich die Serie sehr gut für den Einsatz im privaten Bereich. Die Inbetriebnahme und Überwachung erfolgen komfortabel über LED-Anzeigen, integriertes WLAN und die Huawei FusionSolar App.

Varianten:
Huawei SUN2000-5K-MAP0: AC-Nennleistung 5 kW, empfohlene maximale PV-Leistung 9 kWp, maximale AC-Scheinleistung 5,5 kVA
Huawei SUN2000-6K-MAP0: AC-Nennleistung 6 kW, empfohlene maximale PV-Leistung 11 kWp, maximale AC-Scheinleistung 6,6 kVA
Huawei SUN2000-8K-MAP0: AC-Nennleistung 8 kW, empfohlene maximale PV-Leistung 14,6 kWp, maximale AC-Scheinleistung 8,8 kVA
Huawei SUN2000-10K-MAP0: AC-Nennleistung 10 kW, empfohlene maximale PV-Leistung 18 kWp, maximale AC-Scheinleistung 11 kVA
Huawei SUN2000-12K-MAP0: AC-Nennleistung 12 kW, empfohlene maximale PV-Leistung 22 kWp, maximale AC-Scheinleistung 13,2 kVA

Produkteigenschaften:
Hersteller: Huawei
Artikelserie: SUN2000-MAP0 Serie
Varianten: SUN2000-5K-MAP0, SUN2000-6K-MAP0, SUN2000-8K-MAP0, SUN2000-10K-MAP0, SUN2000-12K-MAP0
Produkttyp: dreiphasiger Hybrid-Wechselrichter / Smart Energy Controller
Phasen: 3-phasig
AC-Nennleistung: 5 / 6 / 8 / 10 / 12 kW
Maximale AC-Scheinleistung: 5,5 / 6,6 / 8,8 / 11 / 13,2 kVA
Empfohlene maximale PV-Leistung: 9 / 11 / 14,6 / 18 / 22 kWp
Maximale DC-Eingangsspannung: 1.100 V
PV-Betriebsspannungsbereich: 160 bis 1.000 V
Startspannung: 160 V
Nenn-Eingangsspannung: 600 V
Anzahl MPP-Tracker: 2
Maximale Anzahl Eingänge pro MPP-Tracker: 1
Maximaler Eingangsstrom pro MPPT: 16 A
Maximaler Kurzschlussstrom: 22 A
Kompatible Batteriespeicher: Huawei LUNA2000-5/10/15-S0 und Huawei LUNA2000-7/14/21-S1
Batteriespannungsbereich: 600 bis 980 V
Maximaler Batteriestrom: 20 A
Maximale Ladeleistung Batterie: 12 kW
Maximale Entladeleistung Batterie: 5,5 / 6,6 / 8,8 / 11 / 12 kW
Backup-Kompatibilität: Huawei SmartGuard-63A-T0
Backup-Umschaltzeit: bis zu 20 ms mit SmartGuard
Backup-Überlastfähigkeit: bis zu 200 % für 10 Sekunden
Asymmetrische Last: unterstützt 100 % dreiphasige asymmetrische Last
AC-Ausgangsspannung: 220 / 380 V, 230 / 400 V oder 240 / 415 V, 3W / N + PE
Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 8,3 / 10,0 / 13,3 / 16,7 / 20,2 A
Maximaler Wirkungsgrad: 98,4 / 98,6 / 98,6 / 98,6 / 98,6 %
Europäischer Wirkungsgrad: 97,5 / 97,7 / 98,0 / 98,1 / 98,2 %
Überspannungsschutz DC: Typ II
Überspannungsschutz AC: Typ II
Schutzfunktionen: DC-Trennschalter, Anti-Islanding-Schutz, DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, AC-Überstromschutz, AC-Kurzschlussschutz, AC-Überspannungsschutz, AFCI-Lichtbogenerkennung, Temperaturüberwachung an PV- und Batterieanschlüssen
Kommunikation: RS485, integriertes WLAN, FusionSolar App, optional Ethernet / WLAN / 4G über Smart Dongle, EMMA optional
Kompatible Optimierer: Huawei SUN2000-450W-P2 und SUN2000-600W-P
Anzeige: LED-Anzeige und FusionSolar App
Kühlung: natürliche Konvektion
Geräuschemission: bis 29 dB
Schutzart: IP66
Abmessungen mit Montagehalterung: 490 × 460 × 130 mm
Gewicht mit Montagehalterung: ca. 21 kg
Betriebstemperaturbereich: -25 °C bis +60 °C
Einsatzbereich: private und kleinere gewerbliche PV-Speichersysteme
Versandart: Paketdienst

Einsatzbereich:
Die Huawei SUN2000-MAP0 Serie eignet sich ideal für dreiphasige Photovoltaikanlagen mit Speicherlösung. Die kleineren Varianten mit 5 kW und 6 kW sind besonders passend für kompakte Eigenheimanlagen. Die Varianten mit 8 kW und 10 kW eignen sich für größere private PV-Anlagen mit höherem Eigenverbrauch. Die 12-kW-Variante ist ideal für größere Haushalte, Wärmepumpen, E-Mobilität oder Anlagen mit erhöhtem Strombedarf.

Durch die Speicheranbindung, die asymmetrische Leistungsabgabe, die Backup-Möglichkeit mit SmartGuard und die Integration in das Huawei FusionSolar System ist die MAP0 Serie besonders geeignet für Anlagen, bei denen Eigenverbrauchsoptimierung, Versorgungssicherheit und intelligentes Energiemanagement im Vordergrund stehen.

Hinweis:
Die Huawei SUN2000-MAP0 Serie ist für den Einsatz mit kompatiblen Huawei LUNA Batteriespeichern vorbereitet. Für eine dreiphasige Backup- beziehungsweise Ersatzstromlösung wird zusätzlich der passende Huawei SmartGuard benötigt. Die genaue Speicher-, Optimierer- und Zubehörkompatibilität sollte bei der Projektplanung geprüft werden.
